Kennis van bevestigingsmiddelen|Kennis van montage van schroefdraadverbindingen

一, Montage van draadeinden

Afb. 1 Bevestigingsvorm van draadeinden

1. Om te voorkomen dat de bout blokkeert bij het inschroeven en om verwijdering en herhaalde installatie te vergemakkelijken, kan de tapbout worden gecoat met smeerolie.

2. De as van de tapbout moet loodrecht op het lichaamsoppervlak staan. Gebruik tijdens de installatie een vierkante liniaal om te controleren. Als de as lichtjes schuin staat ten opzichte van het oppervlak van de machinebehuizing, gebruik dan een tap om het schroefdraadgat te corrigeren, of gebruik de geïnstalleerde tapbout om te corrigeren; Als de helling groot is, forceer dan geen correctie om te voorkomen dat de betrouwbaarheid van de boutverbinding wordt beschadigd.

3. Zorg ervoor dat de verbinding tussen de bouten en het motorhuis stevig genoeg is.

4. Gebruikelijke methoden voor het indraaien van draadeinden:

① Met twee moeren vastschroeven. Zoals getoond in Fig. 2a), vergrendel de twee moeren op het tapeind en trek vervolgens aan de bovenste moer om het tapeind in het schroefgat te schroeven.

② Inschroeven met een lange moer. Zoals getoond in Fig. 2b), wordt de bovenste schroef gebruikt om de relatieve rotatie tussen de lange moer en de tapeind te voorkomen, en trek dan aan de lange moer, en de tapeind kan worden ingeschroefd. Draai de stopschroef los om de lange moer te verwijderen .

Afb. 2 Werkwijze voor het indraaien van draadeinden

③ Met speciaal gereedschap inschroeven. De afbeelding toont het speciale gereedschap voor het inschroeven van de tapbout. De drie rollen worden in de holte van het gereedschapslichaam geplaatst en hun omtreks- en axiale posities worden bepaald door de begrenzingshuls 4. De begrenzingshuls wordt bevestigd door de groefborgring en het losmaken en vastklemmen van de rol wordt geregeld door de binnenste holtecurve van het gereedschapslichaam. De rol wordt op de gepolijste staaf van de bout geklemd en de bout kan worden ingeschroefd door het gereedschapslichaam in de richting van de pijl te draaien, zoals weergegeven in figuur 3, anders kan de bout worden losgemaakt. De richting van de groefcurve van het gereedschap voor het verwijderen van draadeinden moet tegengesteld zijn aan die van het gereedschap om in te schroeven.

Afb. 3 Speciaal gereedschap voor draadeind erin

1. Het montageoppervlak tussen de moer of schroef en het bevestigingsmiddel moet glad en vlak zijn om extra buigmoment tijdens het vastdraaien te voorkomen.

2. Het aanhaalmoment moet strikt worden gecontroleerd. Een te hoog aanhaalmoment zal de bout of schroef uitrekken of zelfs breken, of vervorming van de aangesloten onderdelen veroorzaken. Wanneer de aanhaalkracht onvoldoende is, is de verbinding gemakkelijk los te maken, wat de betrouwbaarheid beïnvloedt.

3. Nadat de moer is aangedraaid, moet de veerring over de gehele omtrek contact maken met de moer en het oppervlak van het verbonden stuk. De lengte van de draad die buiten de moer wordt blootgesteld, mag niet minder zijn dan twee draden, maar mag niet te lang zijn, in het algemeen 3 ~ 5 mm.

4. Bij het aandraaien van de groepsmoeren moeten ze in een bepaalde volgorde, stap voor stap, worden vastgedraaid, anders zullen de bouten en het machinelichaam vervormen als gevolg van ongelijkmatige spanning. Begin bij het aandraaien van de groepsmoeren met een rechthoekige opstelling vanuit het midden en breid geleidelijk uit naar beide zijden, zoals weergegeven in afbeelding 4. Bij het aandraaien van ronde of vierkante groepsmoeren moeten ze symmetrisch worden aangedraaid, zoals weergegeven in afbeelding 5.

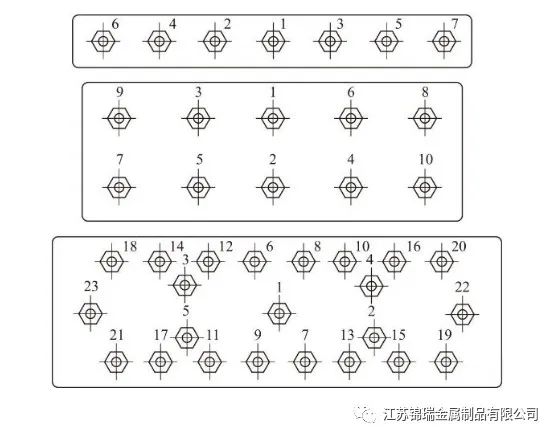

Afb. 4 Volgorde van aandraaigroepmoeren in rechthoekige opstelling

Afb. 5 Volgorde van aandraaien ronde of vierkante groepsmoeren
